10 maj, 2025

Finmekanisk verkstad, NIxie-Dynamis, Ordning, Renovering, Verkstan

Ett projekt mindre att tänka på

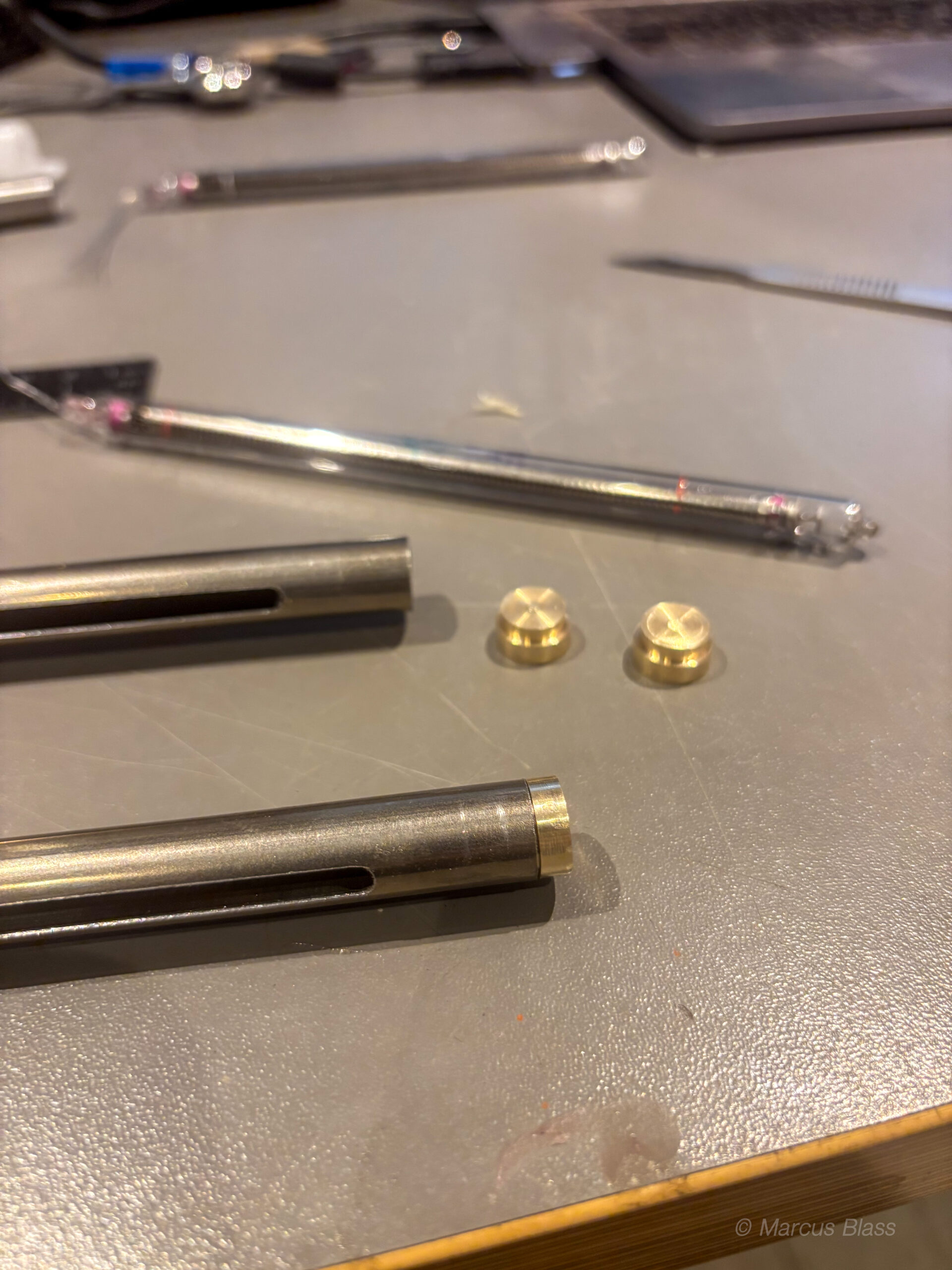

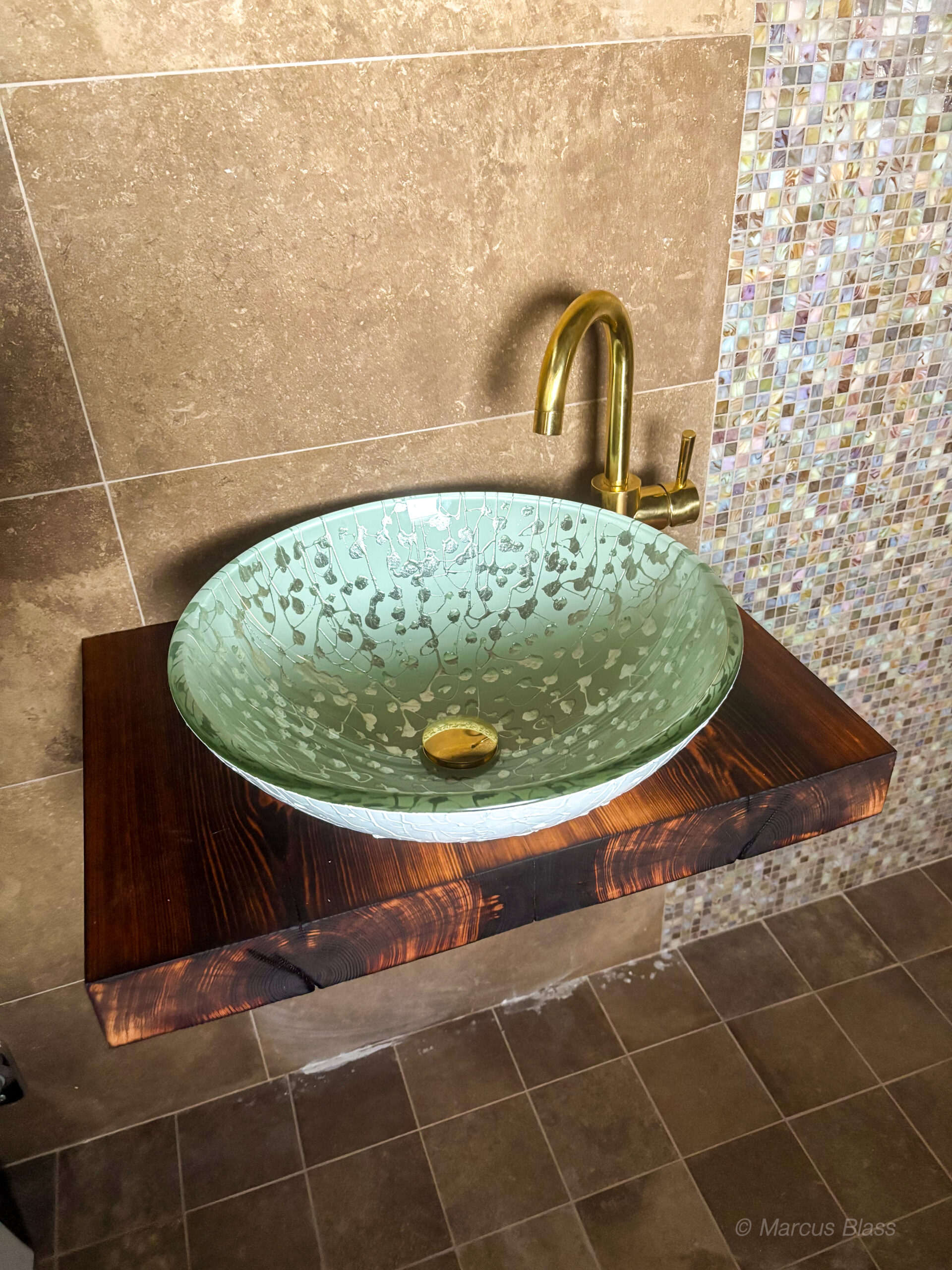

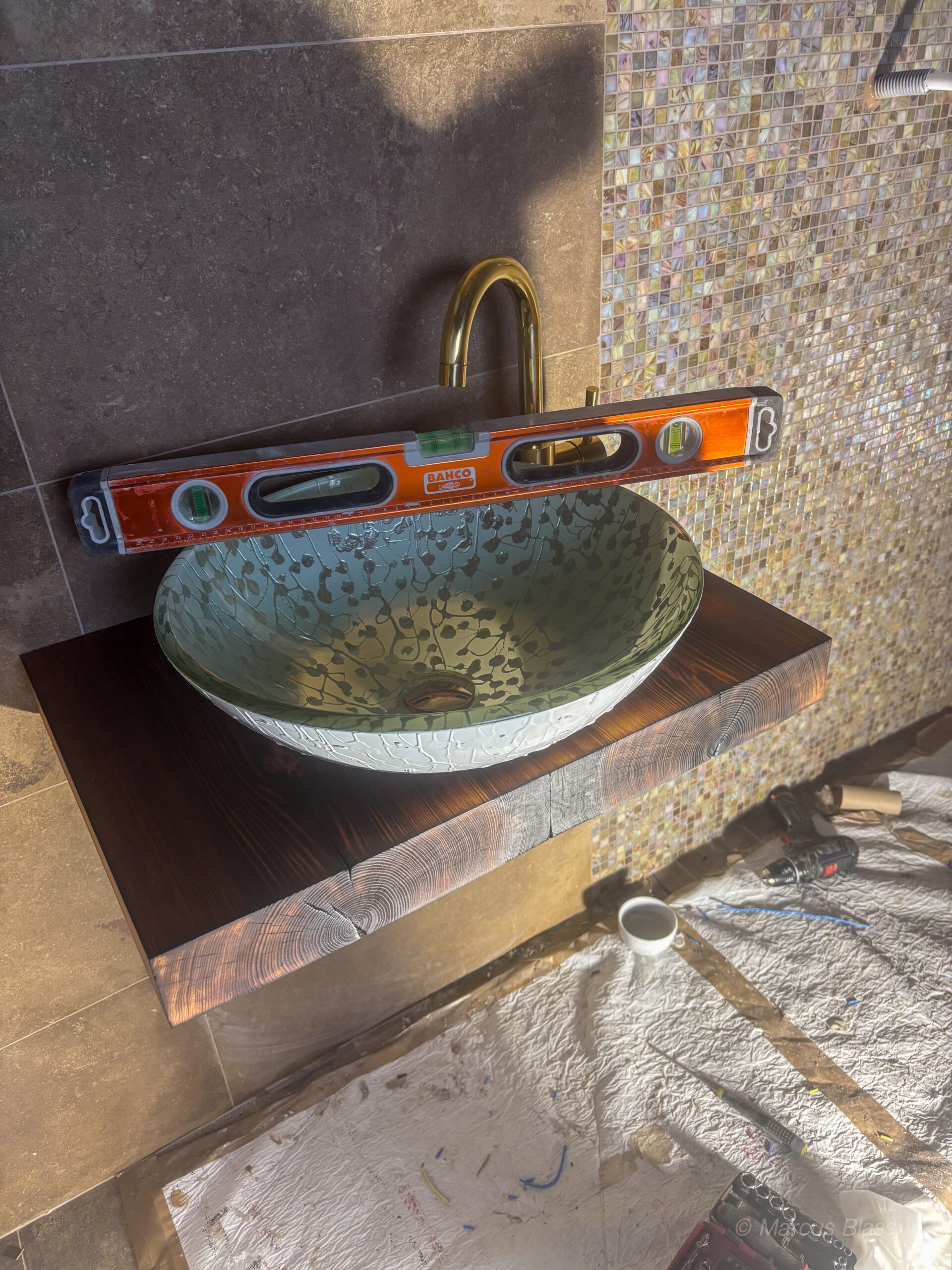

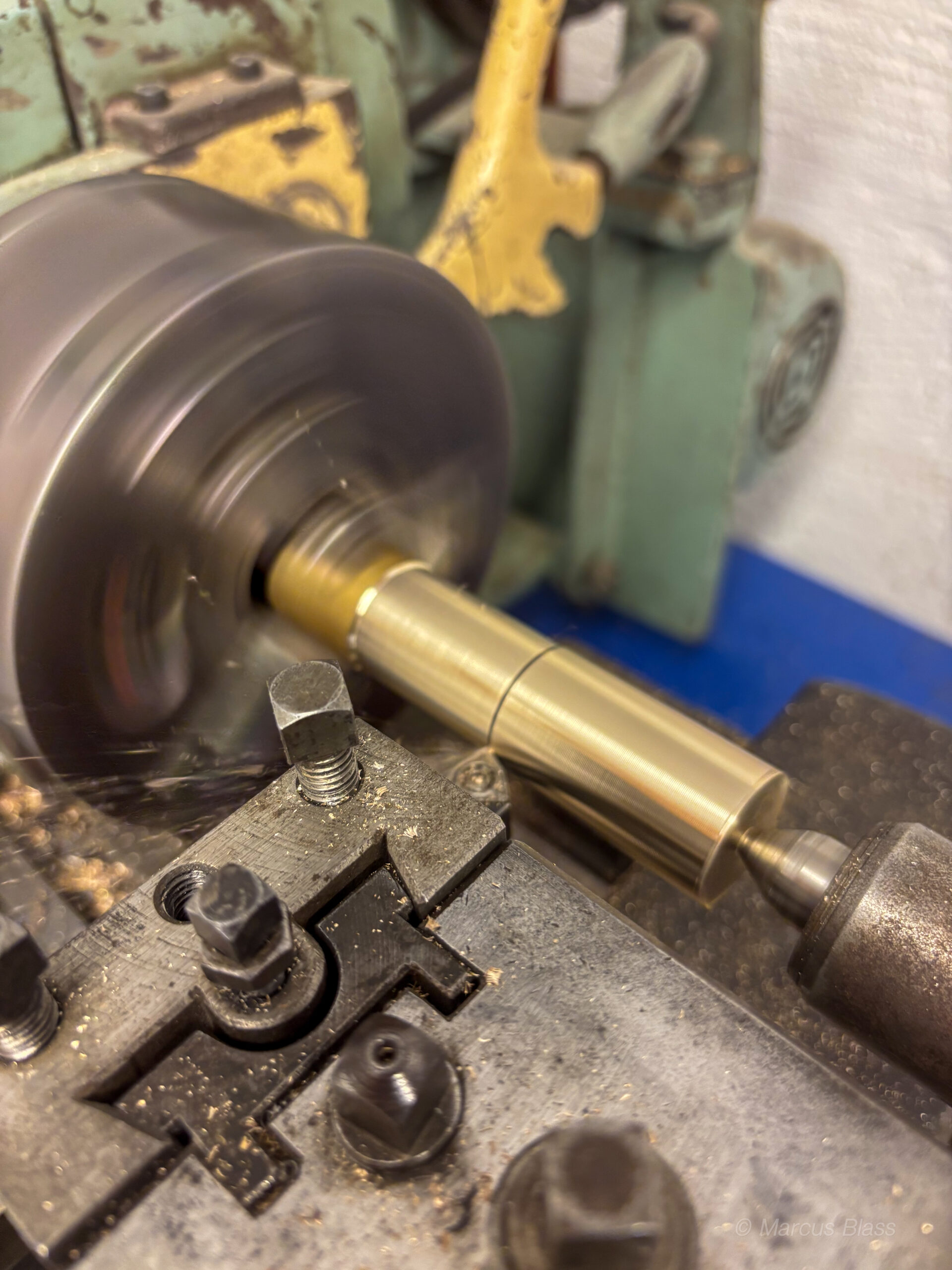

Idag fick jag med hjälp av grannen upp handfatet i badrummet. Nu väntar jag på inkoppling av vatten och avlopp. Jag fortsatte med mina VU-mätare som jag började med igår. Nu valde jag att limma rören på plats och hoppas på att det inte blir för varmt när Nixierören börjar glöda. Jag svarvade även mässingstappar som ska täcka ändorna på rören. Det kommer bli snyggt med den blåa färgen tillsammans med mässing. Eftersom jag gjorde fyra individuella rör var det extra viktigt att justera så att slitsarna i rören pekar rakt fram. Istället för att lita på ögonmåttet använde jag en liten vinkelhake vid inpassningen. Nu härdar limmet, och imorgon ska jag måla.

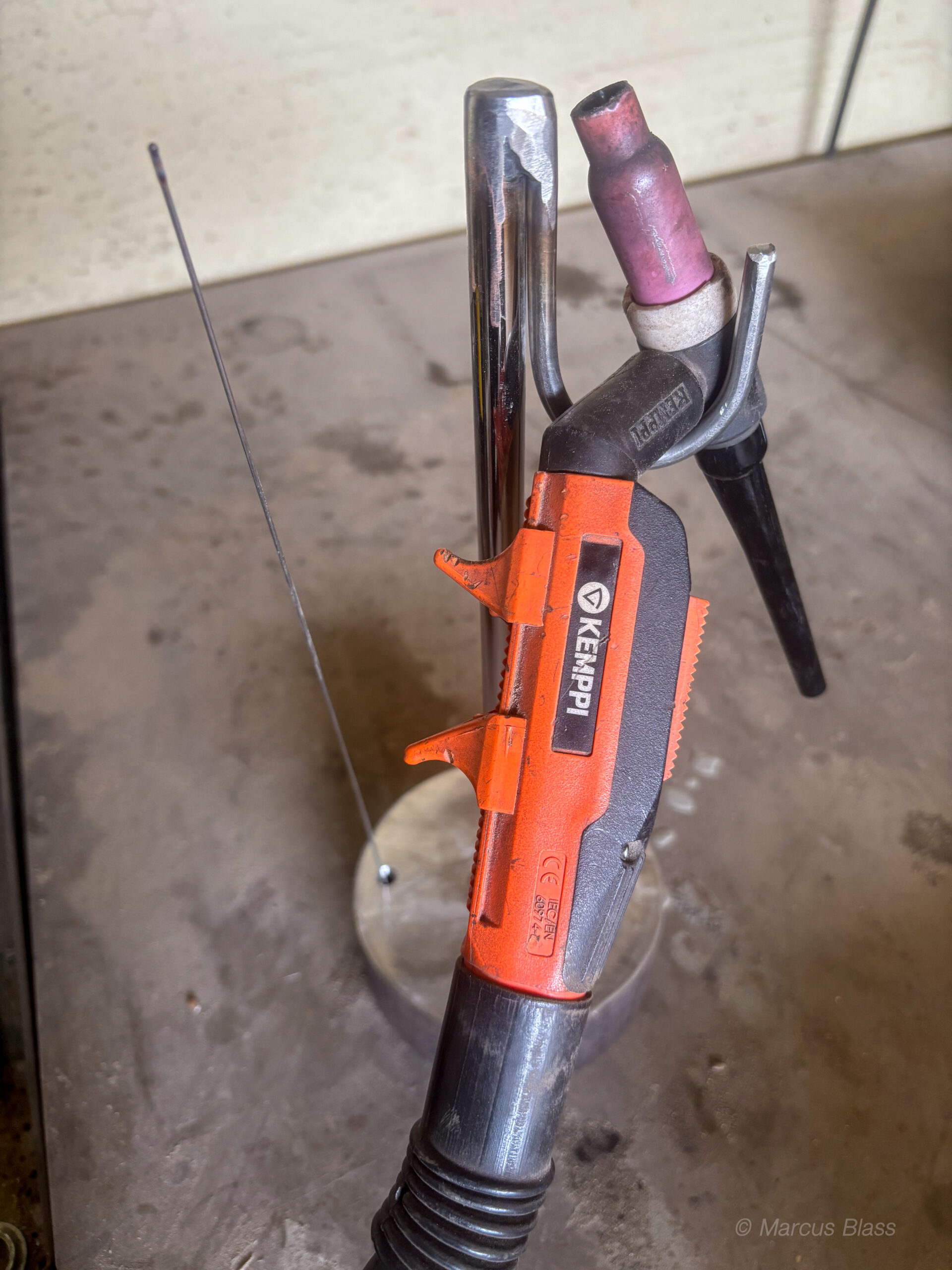

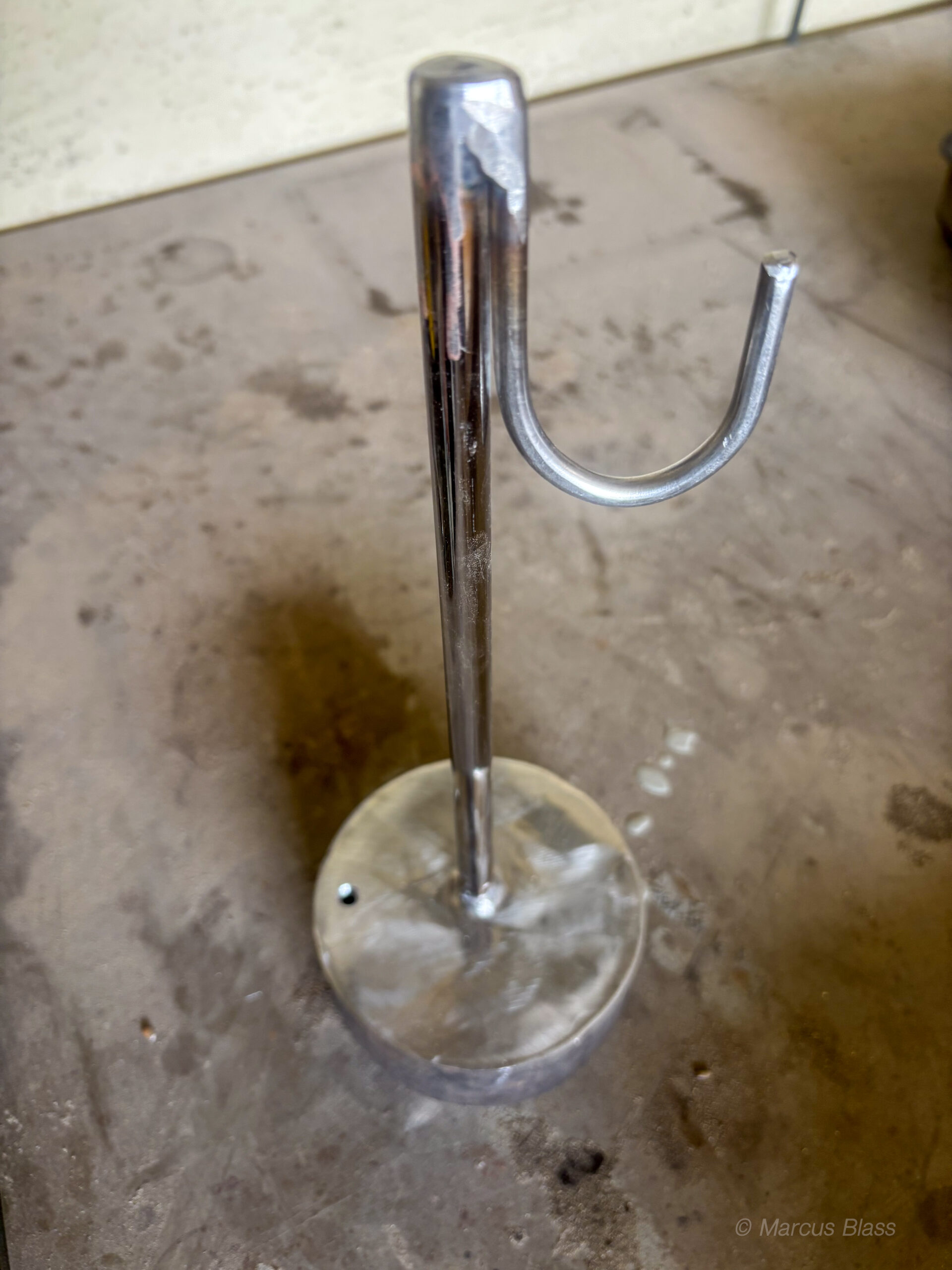

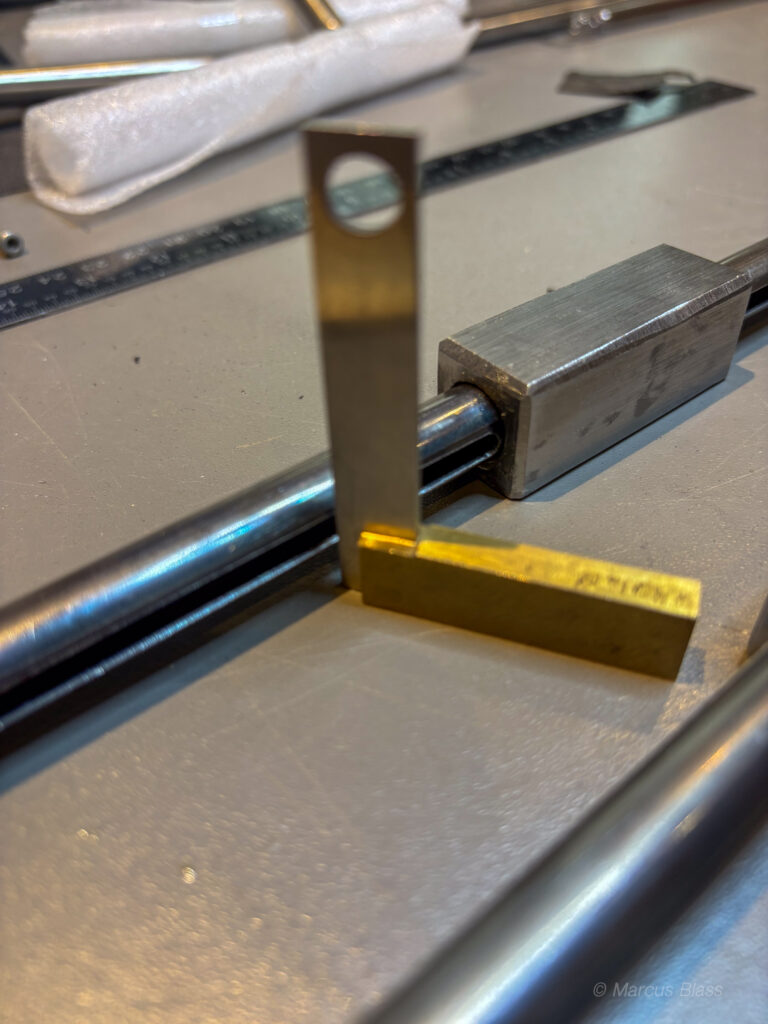

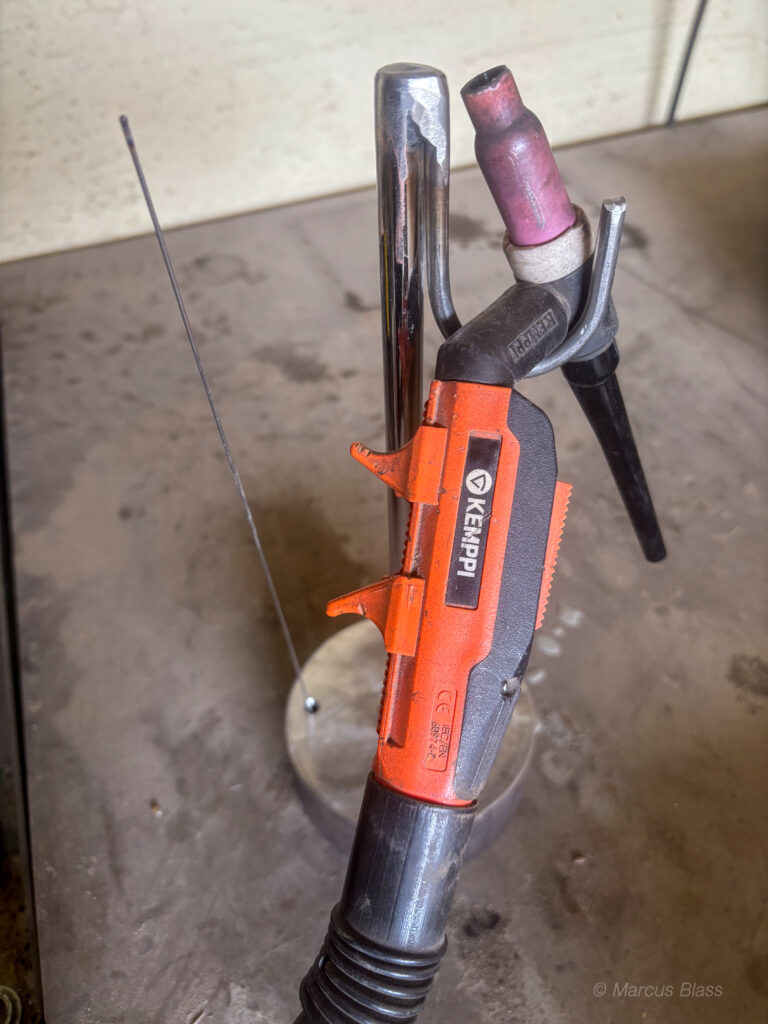

När jag svetsade på öron så att jag kan fästa mätarna i högtalaren kom jag på att jag saknade något som kunde hålla i TIG-munstycket när man lägger det ifrån sig. En stor metallbas med en rostfri stång som jag svetsade fast ett U på verkar fungera perfekt. En liten extra finess blev det hål där jag kan ställa lodet i. Annars kan man bli lätt frustrerad när man försöker plocka upp lodet från bänken med arbetshandskar, om man nu ens hittar det. Nu är allt samlat på en och samma plats.

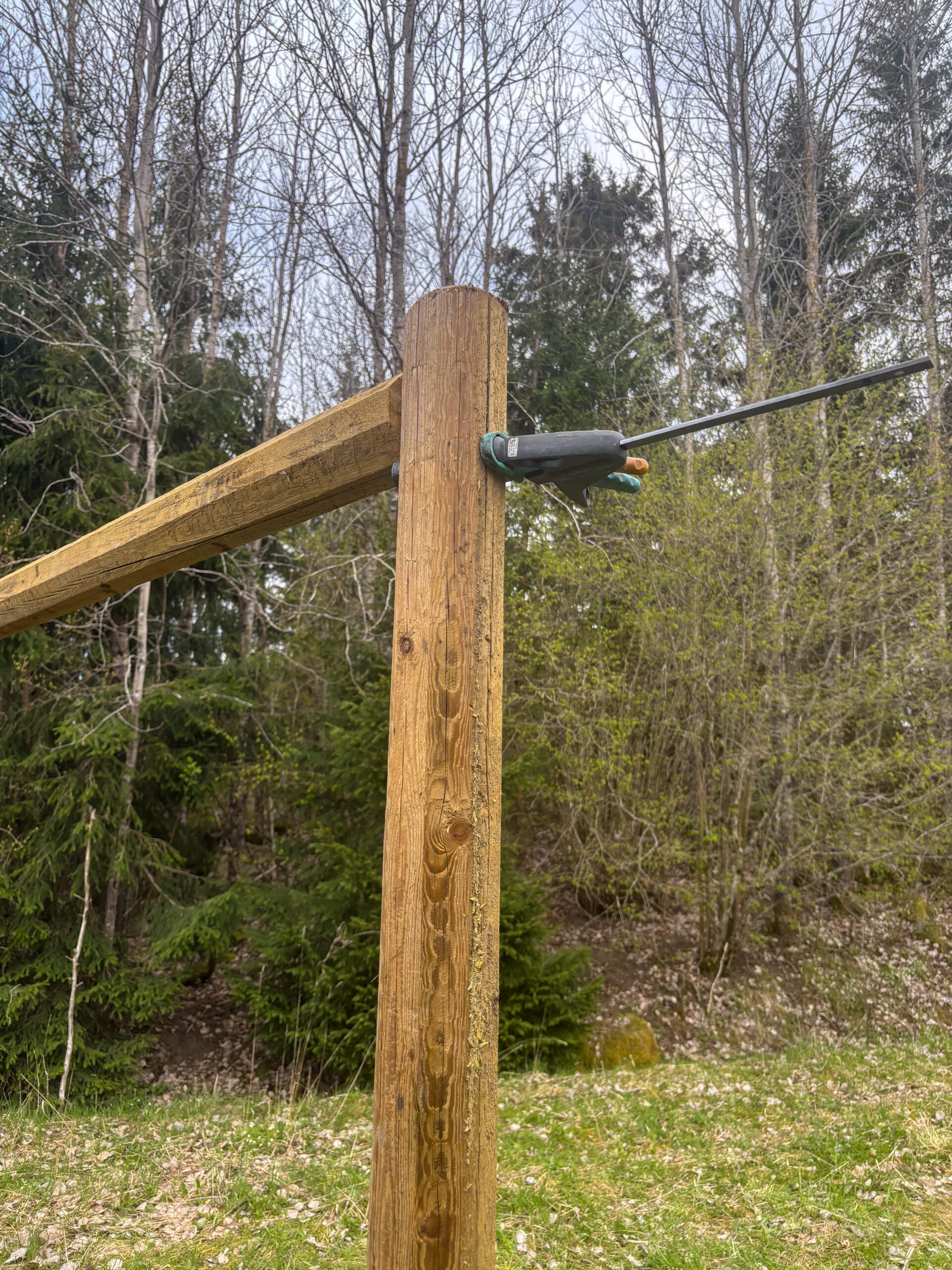

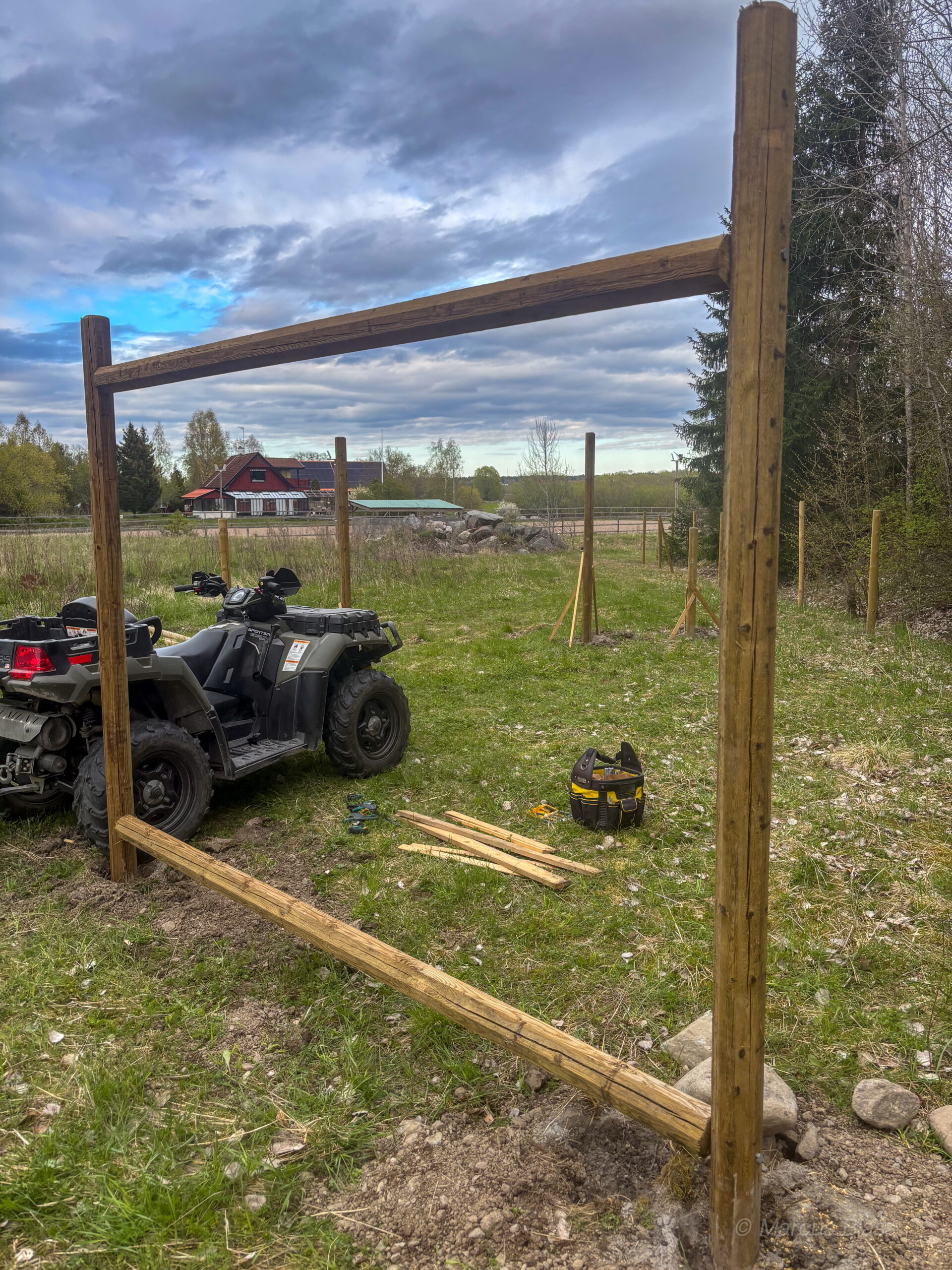

På sena eftermiddagen fortsatte jag med foderstationerna i ängshagen. Utrustad med motorsåg, mutterdragare, borrmaskin, vattenpass, skruvtvingar och fyrhjuling gick allt snabbt och enkelt. Imorgon ska jag försöka få de vertikala “spjälorna” och stödben på plats.

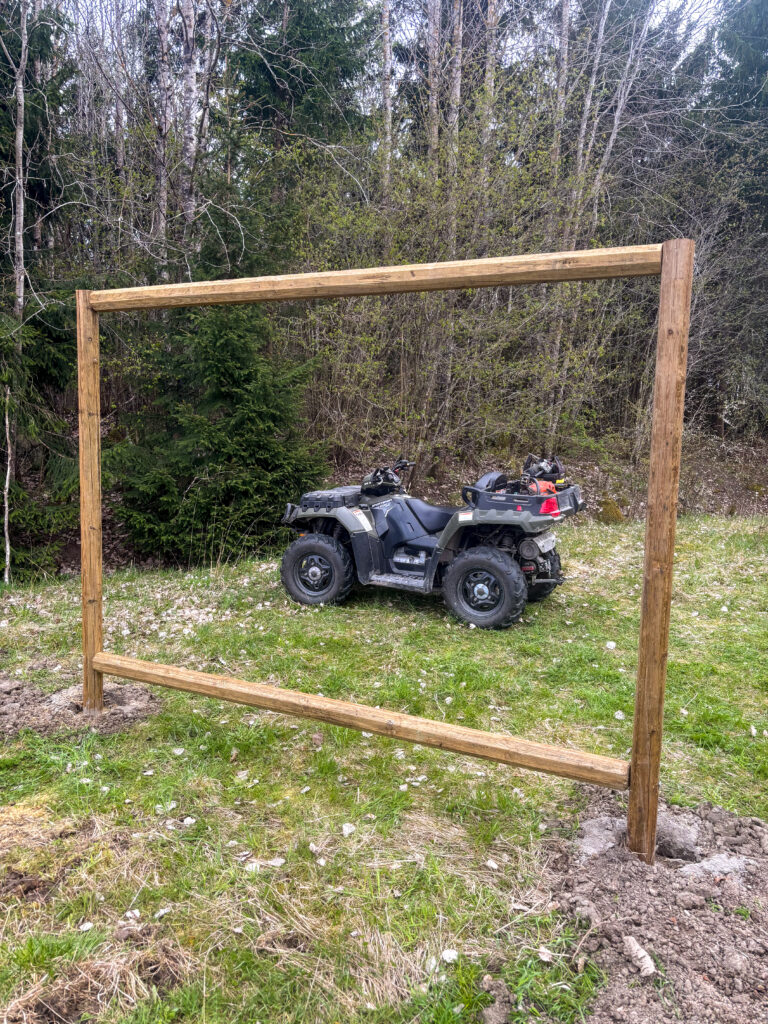

När jag skruvat upp allt lekte jag lite med perspektiv och det gyllene snittet när jag ändå hade en ram och ett motiv framför mig – synd bara att ljuset var så platt.

27 april, 2025

Diverse, Finmekanisk verkstad, Grävarbete, Lastman, NIxie-Dynamis, Verkstan

Nixie-Dynamis och tak över huvudet

Efter att ha haft besök som bjöds på mat med bearnaisesås blev det lite äggvitor över som tillsammans med socker förvandlades till maränger idag.

Min son som bor ett stenkast bort ville ha hjälp med att sätta upp ett tak över ett trädäck som han tänkt förvandla till stenhuggarstudio. Igår borrade vi 8 hål för stolpar och åkte sedan och införskaffade cement och stolpskor. Det tog lite längre tid än beräknat så gjutningen flyttade vi fram en kalenderdag.

Idag, efter marängbaket gick jag ner i verkstan för att påbörja mitt nästa projekt som ska smycka tillvaron uppe i Nirvana. Jag kallar projektet för Nixie-Dynamis. Det som jag tänkt bygga är VU-mätare till högtalarna som visar hur mycket energi som finns i musiken. Jag kommer ha två Nixie-rör, som är elektronrör, till varje högtalare. De kommer att visa staplar som utgår från mitten och kommer lysa upp takt med musiken, precis som jag har på Apollon.

Jag har tänkt mig att de två Nixie-rören ska placeras inne i ett rör som har urfrästa slitsar så att man ska kunna se ljusstaplarna växa från mitten av röret ut mot kanterna. Jag fick slipa både insidan av stålrören från svetsskarven och ändarna på Nixie-rören där man förslutit rören vid själva tillverkningen för att de skulle få plats ordentligt. Jag var tvungen att vara lite kreativ när jag skulle slipa insidan av röret. Med ett aluminiumrör och en borrmaskin kunde jag få till det. Jag hann få till slitsarna och slipningen av rören innan det var dags att skifta fokus och hjälpa till med takbygget.

Efter att ha mätt upp var stolpskorna skulle placeras blandade vi cement med sand och krossad sten. Det vick åt tre säckar cement. Det går fort att skriva om det, men det tar mycket längre tid i verkligheten! Nu ska betongen brinna klart innan vi kan fortsätta. Det kommer att ta minst 48 timmar, så jag kan passa på att fortsätta med Nixie-Dynamis under tiden.

21 april, 2025

Elektronikverkstad, Elektrostathögtalare, Finmekanisk verkstad, Nirvana, Verkstan

Stabilt och kattsäkert

Så – Då var det äntligen färdigfixat med högtalarna! Staget fungerade perfekt, och allt blev riktigt stabilt. Låsringen fungerar också bra, och det krävs inte mycket kraft för att fixera staget i precis rätt längd. För att inte göra en ny längre kabel var jag tvungen att flytta högtalaren lite längre bak än vad jag hade tänkt mig, och det blev några fula skruvhål kvar ovanpå bashögtalaren. Nu kanske jag får anledning att göra en VU-meter med elektronrör mellan elektrostathögtalaren och baslådan för att dölja skruvhålen. Men det blir ett projekt som jag kommer skynda långsamt med. Det finns ju fullt av annat som också behöver göras.

Väl uppe i Nirvana tog jag mig tid att justera ljudet, men det var någonting som inte stämde! Det visade sig efter flera mätningar och uteslutningar att jag kopplat fel i det aktiva filtret, vilket gjorde att bashögtalaren spelade högre upp i registret än vad den är tänkt att klara av. Efter upptäckten och ytterligare en kalibrering lät det så fylligt och detaljerat som det skulle.

20 april, 2025

Finmekanisk verkstad, Hönshus, Lastman, Nirvana, Verkstan

Högtalarfix

I fredags städade jag verkstan och gjorde plats åt grannens snickerimaskin som kommer att gästspela fram tills att hans egna verkstad blir klar. Förhoppningsvis tar det lite tid, då jag får använda den under tiden. Det första jag planerat att ta mig an är att bygga diffusorer till Nirvana. De ska sitta på väggen bakom lyssningspositionen för att slå sönder reflekterande ljud bakifrån.

Igår hände inte så mycket mer än att jag hjälpte till att tömma hönshuset från det gässen skapat under vintern. Hönsen flyttar ner från växthuset och vill ha rent i huset. Efter det spenderade jag mestadels i köket för att förbereda påskmiddagen till 10 personer, mig inkluderat.

Idag masade jag mig ner i verkstan för att tillverka de byglar och stag som ska hålla upp elektrostathögtalarna istället för kulleden som är svår att sitta ordentligt. Jag tillverkade en jigg av en bräda och två gångjärn för att underlätta bockningen av plattjärnen till byglar. Det är knepigare än vad man föreställer sig att göra vinklar som är vinkelräta i två riktningar. Nästa utmaning är att borra hål precis i mitten av plattjärnet. Jag fortsätter på temat mässing och blått för att matcha förstärkaren.

Stagen som ska reglera vinkeln på högtalarens lutning tillverkade jag av stänger som löper i ett rör och fixeras med en stoppring. Vinkelbeslagen som jag gjort av en kapad mässingsprofil är fastsatta i mässingsstången med en sprint och två små svarvade hylsor. Det som återstår nu är att även göra fästet i andra änden av staget och måla de detaljer som inte består av mässing i RAL5010.

26 juli, 2023

Finmekanisk verkstad, Fotografering, M10, Orangeri, Ordning, Verkstan

Fotosafari, grundarbete och verkstadspyssel

Idag var jag med K på Bennebols bruk för att fotografera och ha lite trevligt utanför gårdens alla göromål. Det var en intressant miljö med många fina motiv att utforska. Jag hade nog kunnat spendera några timmar till, men varken K eller jag kunde avsätta mer tid än en förmiddag. Det kommer säkerligen bli fler besök framöver. Vi har ju fyra årstider som var och en kan bjuda på sina speciella stämningar i ett och samma motiv.

På eftermiddagen fortsatte arbetet med grunden till orangeriet enligt plan. Balkarna kunde äntligen levereras och vi spenderade mycket tid åt att klura på hur vi skulle kapa de 6 meter långa balkarna som hade en hel del armering i sig. Bygginspektionen hade nog haft ett och annat att säga till om när vi genomförde den galan idén som D kom på, och som gick ut på att vi skulle sätta på en diamantklinga, modell större, på röjsågen. D stod och styrde klingan och jag skötte gaspådraget. Till slut var balkarna kapade och vi kunde väga in och märka ut plattorna som balkarna ska vila på. Förhoppningsvis får vi allt på plats så att jag kan börja lägga stengolvet i helgen.

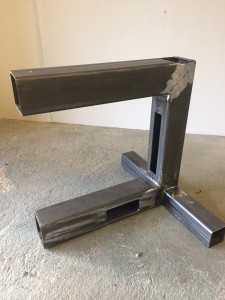

När jag har fått tid över så har jag spenderat lite tid i verkstan för att förbättra “Slipis” med två olika mothåll och en station för alla tillbehör. Ett stöd kan användas när man vill slipa horisontellt med slipverktyget och ett för när man behöver ett stöd vertikalt. Allt är inte riktigt klart ännu. Det ska slipas och sedan målas med någon nötningshärdig färg. Det har varit rogivande att få använda svarv fräs och svets för att skapa ett funktionsdugligt och stabilt stativ.

Igår skördade jag de första mogna paprikorna som fick bli huvudattraktion till den fajitas som jag lagade till middag.

6 april, 2019

Apollon, Finmekanisk verkstad, Från smedjan

Kabinett

Vädret till trots, så har jag hållit mig under tak mesta delen av dagen. Igår kom äntligen transformatorerna så att jag kan börja bygga kabinettet till rörförstärkaren. Även om man måste göra fler hål än vad man tror, så har det gått förvånansvärt snabbt utan några felborrningar eller missöden. Det blev totalt 55 hål i olika storlekar, varav 32 med gängor. Jag har lyckats få tag i exakt samma färg som använts till transformatorerna så att topplåten, VU-metern och hörnbeslagen kan matcha i samma härliga djupblåa färg. Imorgon ska jag försöka fräsa ut hålen på baksidan för högtalaranslutningar och strömförsörjning samt laseretsa logotypen på framsidan. – För den som inte kan vänta och undrar vad jag kommer välja….så blir det harpan!

13 november, 2016

CNC-maskinbygge, Finmekanisk verkstad, Verkstan

Börjat med Z-axel till CNC

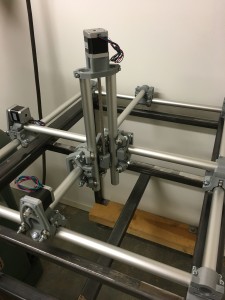

I väntan på att jag ska få hem mer material till CNC-fräsen, började jag idag med Z-axeln – den som höjer och sänker spindeln. Jag blev lite orolig att maskinen ska bli för tung, men efter att jag kontrollräknat vad motorn klarar att förflytta med utväxlingen på kulskruvarna, kunde jag lugna ner mig något. Om beräkningarna stämmer, kommer jag kunna förflytta 300 kg utan problem. Z-axeln tillsammans med stegmotorn och spindeln kommer ungefär att väga mellan 15 och 20 kg. Det betyder att X-axeln, som Z-axeln kommer sitta på inte får väga mer än 250 kg, vilket jag med god marginal bör kunna hålla mig under. Jag tror att jag har en hyfsad god nogrannhet på vinklarna. Det visar sig när jag har tillverkat och monterat släden för spindeln. Jag gjorde en liten beräkningsmiss. Det visade sig vara omöjligt att sätta in glidskenorna efter att jag svetsat ihop ramen. Jag fick kapa upp lite i nederkant, sedan var det enkelt att få dem på plats. Samtidigt kom jag på att jag ändå hade behövt öppna för att få maximal arbetshöjd. Vi får se hur mycket jag hinner göra under veckan som kommer. Nu har jag i alla fall börjat bygga!

19 maj, 2016

Diverse, Finmekanisk verkstad, Temporära hagar

Terminalblock till elstängslet

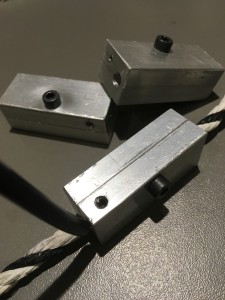

De senaste dagarna, när andan fallit på och tid funnits, har jag ägnat mig åt att tillverka terminalblock för elstängslet till de temporära innehagarna. Vissa kanske skulle tycka att det var onödigt och överambitiöst, men jag tycker att det är detaljerna som avgör. Dessutom har jag fått använda fantasi, och tränat mina verkstadskunskaper. Nu kan vi till 100 procent försäkra oss om att stängslet matas med ström, och att det är enkelt att koppla in när vi behöver det, och ur när vi behöver platsen till annat. Nu återstår att se om man kan smälla upp och ner allt på fem minuter, eller om det behövs tio. Jag är i allafall nöjd med att kunna avsluta detta projekt och veta att min insats för att sätta upp hagarna kan hållas till ett minimum, nästa gång det kommer hästar på tillfälligt besök.

2 april, 2016

3D-printing, CNC-maskinbygge, Finmekanisk verkstad, HQ

Kabeldragning och styrning av CNC-maskinen

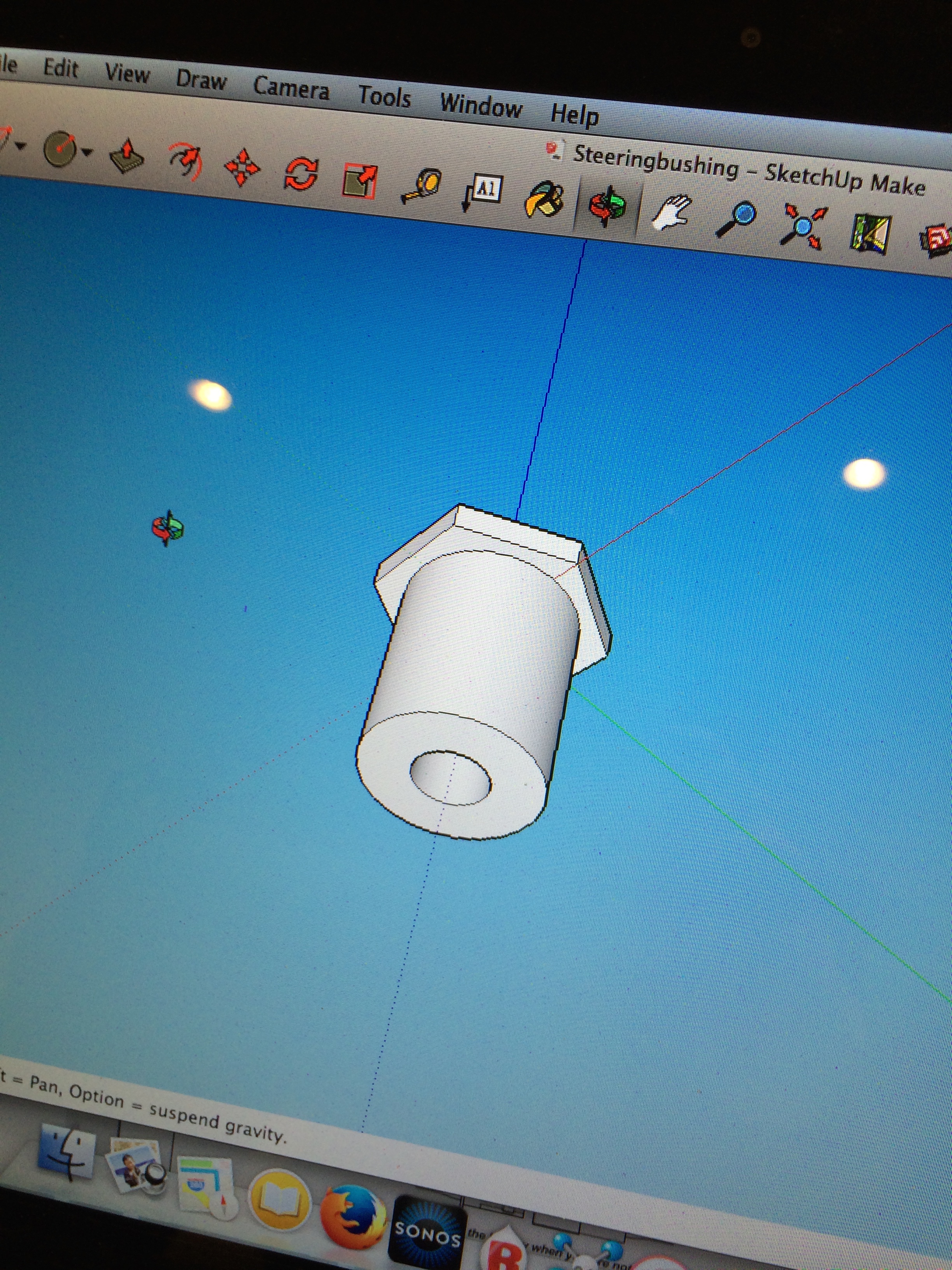

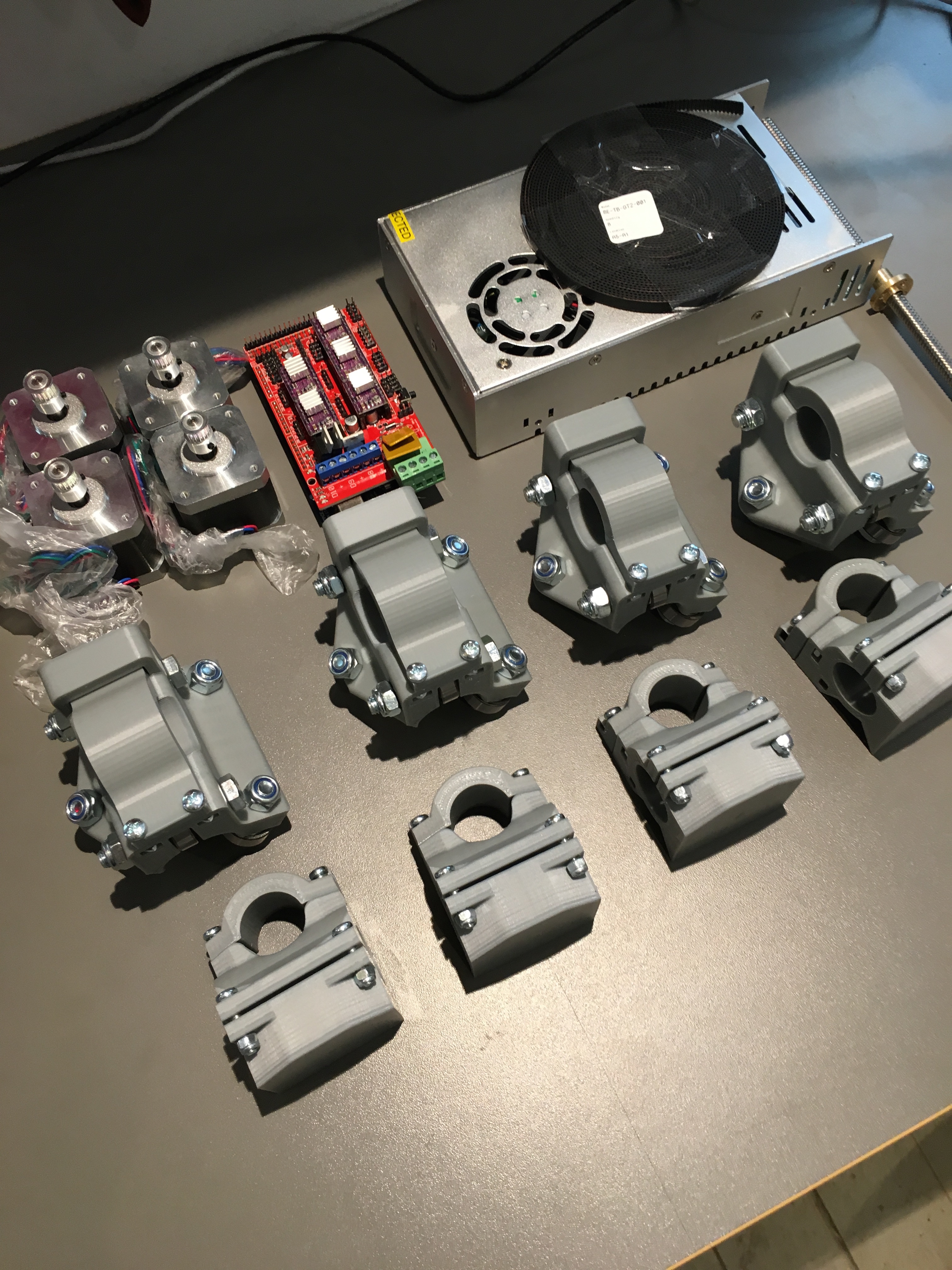

Mellan hästfodringarna har jag ägnat stor del av dagen åt att dra kablar och klämma kontakter till stegmotorerna. Jag designade en praktisk kåpa för Z-axelns motor som håller kabeln på plats och döljer kabelhärvan som annars blir när man löder ihop styrkabeln med motorns ledare. Jag också laddat mjukvaran på sytrkretsen, så nu kan man manuellt flytta alla axlar om man vill. Sista miniprojekt i projektet blev att börja med hållaren till fräsen. Det är sannerligen en tillfredtällelse när man först från huvudet har en ide, som man sedan ritar på dator, för att i sita steget skriva ut på skrivaren. Som en exta bonus blir det när det blir precis så bra som man tänkt, om inte bättre. Imorgon hoppas jag på att kunna komma så långt att jag kan testköra maskinen.

29 mars, 2016

3D-printing, CNC-maskinbygge, Finmekanisk verkstad, Från smedjan, HQ, Verkstan

CNC-maskinprojekt

Jag har länge funderat på att modifiera min fräs till att kunna styras från datorn, men att bygga om befintligt väl fungerande maskin är en stor risk. Ett annat tänkbart projekt som jag kikat lite på är en laser-/gravyr-/skärmaskin, så nu när det blev några dagar ledigt i sträck bestämde jag mig för att bygga en CNC-maskin som man kan koppla till en fräs, laser, kniv, penna….ja nästan allt man vill kunna flytta och bearbeta material i två eller tre dimensioner med. Som alltid börjar jag med att hitta så mycket information som möjligt om olika designer, och vad man behöver veta för att kunna slutföra sitt projekt. Jag snubblade över en design som var både tilltalande och mångsidig – bara att ladda hem filer och börja printa i 3D-skrivaren. Det finns ändå gott om utrymme för egna insatser i projektet. Känner jag mig själv rätt så kommer jag ändå att förändra designen på ett eller annat sätt. 3D-skrivaren har fått gå varm de senaste dagarna, och jag känner mig riktigt nöjd med plastutskrifterna. Under tiden som jag väntat på att plastdetaljerna skulle bli klar för att starta nästa, har jag ägnat mig åt att svetsa ställningen som maskinen ska stå på. Nu kan jag välja om den ska stå på ett bord som går att rulla runt, eller om den ska stå någon annanstans i verkstan. Ska man skära med laser vill man nog ha bra ventilation, medan om något mindre ska fräsas kanske man vill stå inne i den finmekaniska verkstan. Det var inte lite kullager som gick åt – hela 53 stycken. Jag hade stegmotorer sedan jag beställde när jag byggde 3d-skrivaren, så nu är frågan vad jag ska göra med den sista….kanske en 3D-skanner? Jag har fått frågan vad jag använder 3D-skrivaren till, och jag har väl inte riktigt funnit ett klockrent svar ännu, men nu kan jag i alla fall säga att jag använder den till att bygga en CNC-maskin. Och vad ska jag med den till då? Kanske till att fräsa detlajer som gör 3D-skrivaren ännu bättre. Vi får väl se. Jag är lite sugen på att bygga en drönare, eller en ROV. Tids nog kommer jag på något nytt projekt som jag vill kasta mig in i.
